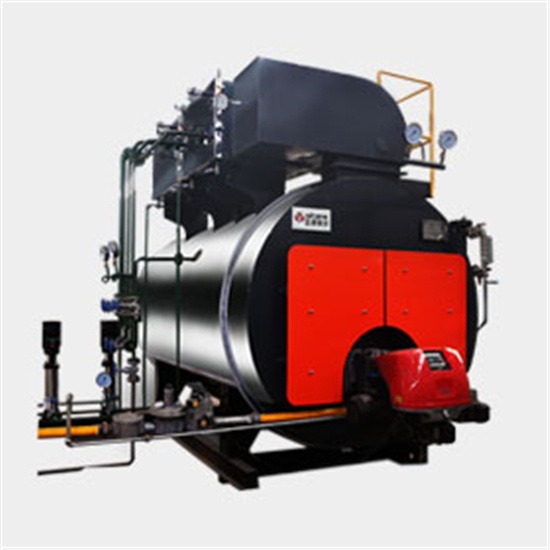

WNS低氮冷凝式燃?xì)庹羝仩t

適用燃料:天然氣,液化天然氣,液化石油氣,沼氣
應用范圍:化學、塑料、橡膠、建業、林業、混泥土蒸養、板材加工、醫藥工業蒸餾等
產品簡介:WNS低氮冷凝式燃?xì)庹羝仩t燃燒室由大直徑全波紋爐膽組成,燃燒空間大,燃料燃燒有效。該型鍋爐前煙箱出口處依次布置有節能器、冷凝器,節能效果顯著。具有高、低水位報警功能,低水位聯鎖保護功能和超壓聯鎖保護功能...

24小時銷售熱線: 18039536698

產品介紹

  WNS低氮冷凝式燃?xì)庹羝仩t燃燒室由大直徑全波紋爐膽組成,燃燒空間大,燃料燃燒有效。該型鍋爐前煙箱出口處依次布置有節能器、冷凝器,節能效果顯著。具有高、低水位報警功能,低水位聯鎖保護功能和超壓聯鎖保護功能。為了有效地監視和控制水位及壓力,鍋爐配備有水位計、電極式水位控制報警器,還配備有壓力表及壓力控制器等。

  WNS低氮冷凝式燃?xì)庹羝仩t自動化運行,具有高、低水位報警/低水位聯鎖保護和蒸汽壓力超壓聯鎖保護,鍋爐自動點火、燃燒器火力自動調節和熄火保護等功能。擁有新型專利證書,實用新型名稱:一種三回程低氮冷凝蒸汽鍋爐;專利號:ZL 2020 2 0046462.8

  WNS低氮冷凝式燃?xì)庹羝仩t廣泛適用于醫院、醫藥行業、食品廠、飲料廠、橡膠廠、化工、造紙廠、建材行業、制衣紡織廠、水洗廠等。

性能特點
技術參數
型號 WNS1-1.25-Q WNS2-1.25-Q WNS4-1.25-Q WNS6-1.25-Q
額定蒸發量 1t/h 2t/h 4t/h 6t/h
額定蒸汽壓力 1.25MPa 1.25MPa 1.25MPa 1.25MPa
額定蒸汽溫度  194℃  194℃  194℃  194℃
給水溫度  20℃  20℃  20℃  20℃
節能器進/出水溫度  40℃/90℃  42℃/78℃  40℃/90℃  40℃/76℃
冷凝器進/出水溫度  20℃/40℃  20℃/42℃  20℃/40℃  20℃/40℃
排污率  3%  3%  3%  3%
冷空氣溫度  20℃  20℃  20℃  20℃
設計排煙溫度 55.16℃   55.56℃  55.16℃  52.1℃
天然氣低位發熱值  35590KJ/Nm3  35590KJ/Nm3  35590KJ/Nm3  35590KJ/Nm3
受熱面積 輻射  6.93㎡ 9.73㎡ 14.67㎡ 19.41㎡
對流 13.55㎡ 28.89㎡ 52㎡ 91.13㎡
節能器 11.84㎡ 22.56㎡ 32.16㎡ 56.16㎡
冷凝器 14.8㎡ 28.2㎡ 48.24㎡ 74.88㎡
設計燃料消耗量 79Nm3/h 158Nm3/h 314.43Nm3/h 470.91Nm3/h
設計熱效率 97.45% 97.43% 97.45% 97.58%
冷凝折算熱效率 100.6% 100.58% 100.6% 100.73%
RIELLO低氮燃?xì)馊紵? 燃燒器背壓 1050Pa 900Pa 1300Pa 1600Pa
輸出功率 300/600~1300KW 300/930~1860KW 500/1500~4450KW 1000/2200~6250KW
流量 30/60~130Nm3/h 30/93~186Nm3/h 50/150~440Nm3/h 100/220~620Nm3/h
電機功率 2.2KW 4.5KW 9.2KW 15KW
比調方式 機械比調 電子比調 電子比調 機械比調
NOx排放濃度 <30mg/Nm3 <30mg/Nm3 <30mg/Nm3 <30mg/Nm3
給水泵 電功率 2.2KW 3KW 4KW 5.5KW
流量 1.6m3/h 2.8m3/h 4m3/h 7m3/h
揚程 148m 153m 158m 156m
出口處過量空氣系數 1.075 1.075 1.075 1.075
鍋爐本體重量 3260Kg 5450Kg 8766Kg 10220Kg
節能器本體重量 216Kg     816Kg
冷凝器本體重量 290Kg     1108Kg
鍋爐運輸重量 6300Kg 8220Kg 11830Kg 15300Kg
鍋爐運輸外形尺寸(長、寬、高) 3750*2020*2870mm 4286*2181*3135mm 5186*2470*3590mm 5830*2520*3050mm
鍋爐安裝外形尺寸(長、寬、高) 4250*3215*3165mm 4855*3425*3400mm 6105*3655*3700mm 6750*4010*3980mm
總耗電量 4.4KW 8.5KW 13.2KW 20.5KW
